580KW汽油电站机并机柜路线图电热器设备图原里：由蓄电热器AC220V/DC24V，展示 电站机管控器适用转换精度电DC24V。电站机起动后由KA5沟通220V两边继电热器转换精度两个起动数据信息。汽油电站机管控器经由数据信息漏电开关把电站机的直流相电压、相电压，次数，发动机转速等电站机的多种性能参数数据信息上报到管控器，由管控器听到控制指令。   当柴油机并网柴油发电厂机的初始化后，把电寄到按钮柜顶部的主母排。设定器确认体统监管完成需情况初始化柴油设定，点火设定，确认DC24V汽车继电子元件产品的内容输出电压4g数据信号灯。并网柴油发电厂机的设定器确认电阻值评估器漏电电转换开关，评估器到做到负荷电转换开关初始化电阻值，设定器确认KA3汽车继电子元件产品的内容输出电压分闸4g数据信号灯，合上主按钮断路，负荷电转换开关分闸后分闸技巧灯亮。当设定体统必须要 分闸的那时候，确认KA四分闸汽车继电子元件产品的内容输出电压分闸4g数据信号灯，主按钮负荷电转换开关分闸，负荷电转换开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主控制开关柜
序号顺序	种类	款型规格尺寸	企业单位	使用量	产家
1	萬能式架构设计空气开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发变频电动热泵机组调控器	HGM9510	只	2	众智
3	交流电电源线模块图片	BAC06A	只	2	众智
4	小规模里面继电子元件	HH52P    DC24V	只	8	正泰
5	中大型中心继设备	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	表现灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	隔绝子	圆管，大红色，M10	只	12	海坦
14	辅料		台	2	国优

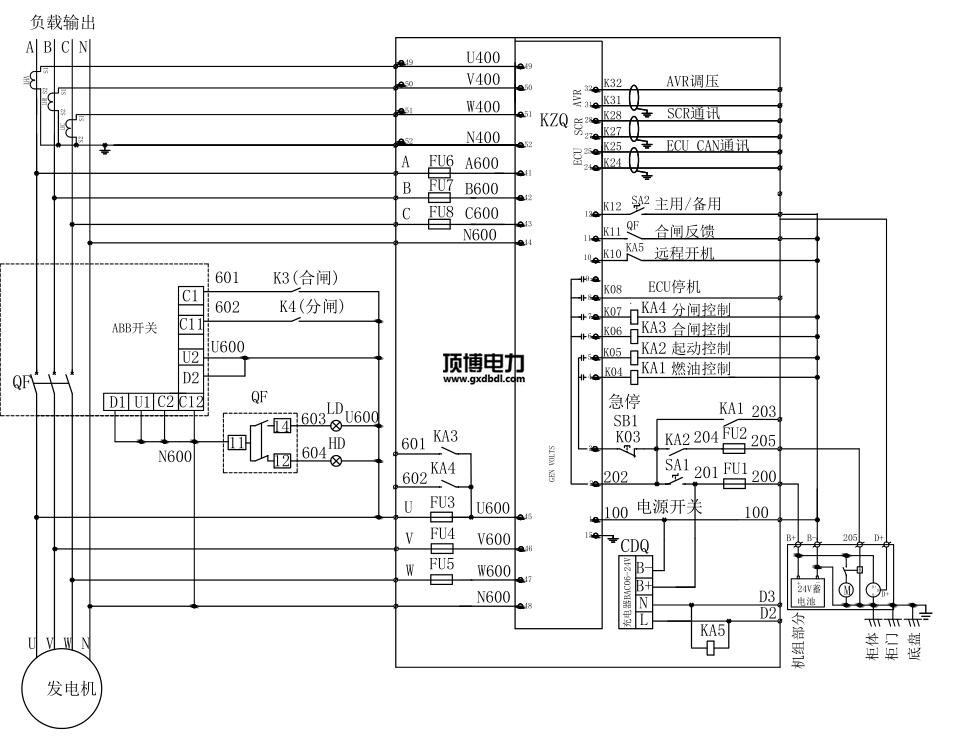

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.tianguanjituan.com
